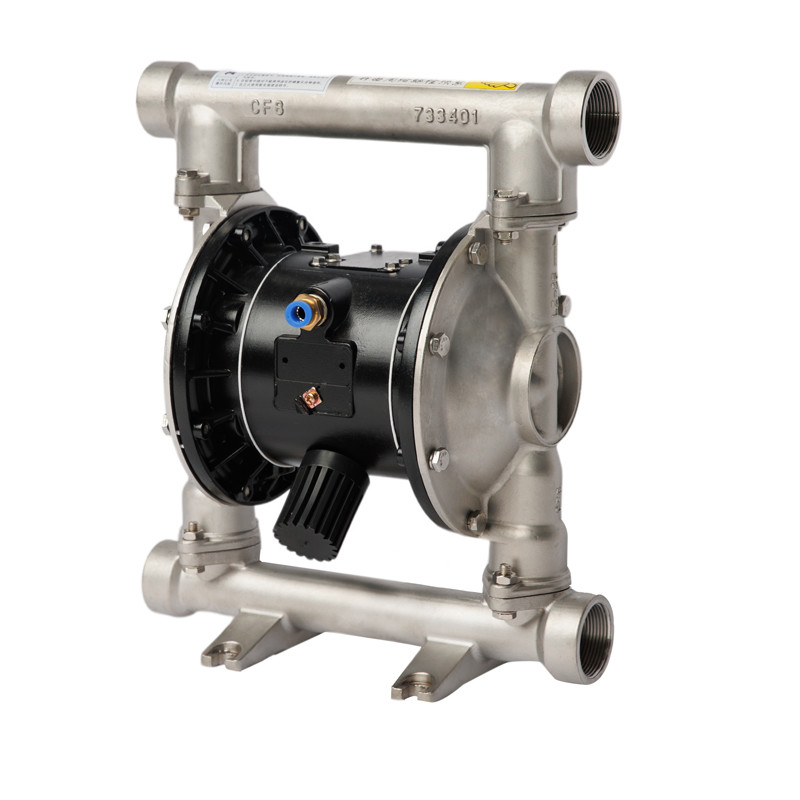

Μίνι αντλία διαφράγματος αέρα από ανοξείδωτο χάλυβα

QBY3 ατσάλινη ατμοσφαιρική αντλία με διάφραγμα

Περιγραφή

Η αντλία διαφράγματος είναι ένας νέος τύπος μηχανημάτων μεταφοράς που χρησιμοποιεί συμπιεσμένο αέρα ως πηγή ενέργειας.και πολύ τοξικά υγρά, μπορεί να αντληθεί και να απορροφηθεί πλήρως.
Υπάρχουν τέσσερις τύποι υλικών για τις αντλίες πνευματικού διαφράγματος: μηχανικό πλαστικό, κράμα αλουμινίου, ανοξείδωτο χάλυβα και χυτοσίδηρο.φθοριούχο καουτσούκ, πολυτετραφθοροαιθυλένιο, πολυτετραφθοροαιθυλένιο κλπ. σύμφωνα με διαφορετικά υγρά μέσα για την κάλυψη των αναγκών των διαφορετικών χρηστών.Τοποθετείται σε διάφορες ειδικές περιπτώσεις για την άντληση διαφόρων μέσων που δεν μπορούν να αντληθούν από συμβατικές αντλίες, και έχει επιτύχει ικανοποιητικά αποτελέσματα.

Ειδικά χαρακτηριστικά

1. δεν χρειάζεται παροχή νερού, η ανύψωση αναρρόφησης είναι έως 5 μέτρα, η κεφαλή είναι έως 84 μέτρα, και η πίεση εξόδου είναι > 7bar

2. ομαλή και ευρεία εσωτερική σωλήνα, μπορεί να μεταφέρει τη διάμετρο των μεγαλύτερων σωματιδίων με διάμετρο που φτάνει τα 10 mm. Όταν αντλεί λάσπη ή ακαθαρσίες, είναι σχεδόν καμία φθορά της αντλίας,

3. Η κεφαλή και ο ρυθμός ροής μπορούν να ρυθμίζονται χωρίς βήματα μέσω του ανοίγματος της βαλβίδας αέρα (προσαρμογή της πίεσης αέρα είναι μεταξύ 1-7bar).

4Η αντλία δεν έχει περιστρεφόμενα μέρη, δεν έχει σφραγίδα αγωγού, και το διάφραγμα και άλλα μηχανικά μέρη είναι χωρισμένα από το μέσο, έτσι ώστε το μεταφερόμενο μέσο να μην διαρρέει.είναι κατάλληλο για την άντληση τοξικών, επιθετικά ή διαβρωτικά υγρά, είναι ασφαλές για το περιβάλλον και τους εργαζόμενους·

5. Δεν χρειάζεται να χρησιμοποιείται ηλεκτρισμός, ασφαλής και αξιόπιστος για χρήση σε εύφλεκτα και εκρηκτικά σημεία·

6Μπορεί να χρησιμοποιηθεί ως βυθισμένη αντλία.

7. Εύκολο στη χρήση, η εκκίνηση ή η διακοπή της αντλίας είναι απλά με το άνοιγμα και το κλείσιμο της βαλβίδας αερίου.μετά την υπερφόρτωση, η αντλία θα σταματήσει αυτόματα με αυτοπροστασία, όταν το φορτίο επιστρέψει στο φυσιολογικό, και μπορεί να επανεκκινήσει αυτόματα.

8. συμπαγή δομή, λιγότερα φθαρμένα μέρη, η αντλία είναι εύκολη στην εγκατάσταση και συντήρηση, το μέσο που μεταφέρεται από την αντλία δεν θα έρθει σε επαφή με την βαλβίδα διανομής αερίου, τη ράβδο ζεύξης και άλλα κινούμενα μέρη,Έτσι η φθορά των ροτόρων, τα έμβολο, τα γρανάζια, οι λεπίδες και άλλα εξαρτήματα έχουν μειωθεί.

9Μπορεί να μεταφέρει υψηλής ιξώδους υγρών (ιξώδης κάτω από 10.000 cP) ·

10Δεν χρειάζεται να λιπαίνεται με λάδι, και μπορεί να στεγνώσει.

The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidΟι δύο συμμετρικοί θάλαμοι λειτουργίας της αντλίας είναι εξοπλισμένοι με ελαστικό διάφραγμα.και συμπιεσμένος αέρας εισέρχεται στην βαλβίδα διανομής από την κοινή είσοδο της αντλίας για να σπρώξει τα διαφράγματα σε δύο εργαζόμενους θαλάμουςΤαυτόχρονα, το αέριο του άλλου θαλάμου εκλύεται από την αντλία πίσω από το διάφραγμα.Η αντλία διαφράγματος με αέρια αποτελείται από δύο κύρια μέρη: μια δομή ροής αέρα και μια δομή ροής υγρού, οι οποίες απομονώνονται πλήρως από τα δύο διαφράγματα και στις δύο πλευρές.

Η πίεση τροφοδοσίας αέρα χρειάζεται μόνο να είναι μεγαλύτερη από 2 κιλά ανά τετραγωνικό εκατοστό για να λειτουργήσει.το αέριο υψηλής πίεσης στο θάλαμο της βαλβίδας οδηγεί τον άξονα ράβδου σύνδεσης να κινείται μπρος και πίσω μέσω του συστήματος καθοδήγησης της ροής αέραΤαυτόχρονα, το κατανεμημένο αέριο χαμηλής πίεσης απελευθερώνεται γρήγορα μέσω της πύλης εξάτμισης.ο άξονας της ράβδου σύνδεσης οδηγεί τα διαφράγματα και στις δύο πλευρές να κινηθούν αριστερά και δεξιά, προκαλώντας εναλλασσόμενες αλλαγές στην πίεση του αέρα στους θαλάμους όγκου και στις δύο πλευρές, επιτυγχάνοντας έτσι συνεχή αναρρόφηση και απόρριψη υγρού.

Εφαρμογές

Χρησιμοποιείται ευρέως στο πετρέλαιο, τα χημικά, τα τρόφιμα, τα φαρμακευτικά, τα ηλεκτρονικά, τα κεραμικά, τα υφάσματα, τη ζυθοποιία, τον πολτό και άλλες βιομηχανίες.

Μοντέλο κωδικοποίησης

ΜΥΛΕΙΑ

Ενυδατωμένα μέρη

Υλικά διαφράγματος

Υλικά σφαίρας

Μπίλ. Καθίσμα Υλικά

Μοντέλα

ΠΔικαστικές διαδικασίες

Περισσότεροι από 10.000+ πελάτες σε χημικές, φαρμακευτικές, νέες ενέργειες, ηλεκτρονικά φύλλα αλουμινίου και άλλες βιομηχανίες έχουν επιλέξει τα προϊόντα της RICITE (μαγνητικές αντλίες κίνησης, χημικές αντλίες κινητήρα κονσερβοποιημένων,αντλίες διάφραγματος, μηχανικές φυγοκεντρικές αντλίες σφραγίδας κ.λπ.), και η Ricite (Zhejiang) Science & Technology Co., Ltd. έχει συμμετάσχει στην επεξεργασία πολλών βιομηχανικών τεχνικών προτύπων και προδιαγραφών,και κέρδισε τις τιμές της υψηλής τεχνολογίαςΗ Ricite (Zhejiang) Science & Technology Co., Ltd. έχει δεσμευτεί στην παραγωγή αντλιών χωρίς διαρροή,και τηρεί το στόχο της ανάπτυξης αντλιών μαγνητικής κίνησης, χημικές κονσερβοποιημένες αντλίες και άλλες αντλίες, και επιδιώκει την τεχνολογική καινοτομία και παρέχει αξιόπιστες, αποδοτικές από πλευράς κόστους και εξοικονόμησης ενέργειας αντλίες και υπηρεσίες στους πελάτες.
