Πληροφορίες λεπτομέρειας |
|||
Τόπος καταγωγής | Κίνα | Μάρκα | RICITE |
---|---|---|---|
Αριθμό μοντέλου | RMI | Ονομασία προϊόντος: | RMI φυγοκεντρική αντλία Drive ανοξείδωτου μαγνητική |
Χρώμα: | Κόκκινο, μπλε προσαρμοσμένο | Καλιβέρ: | 32-300 χιλιοστά |
Δίπλωμα: | 3.2-1000m3/h | ανελκυστήρας: | 8150m |
θερμοκρασία: | -20℃ - +120℃ (προσαρμόστε ως needed+120 ℃ - +350 ℃) | Πίεση: | 0-1.6Mpa (προσαρμοσμένο 1.6-30Mpa όπως απαιτείται) |
Δύναμη: | 1.1-315KW | Εφαρμογή: | πετρελαίου, χημικών, φαρμακευτικών, ηλεκτροπληρωμής |
Υψηλό φως: | sealless μαγνητική χημική αντλία κίνησης,φυγοκεντρική sealless μαγνητική χημική αντλία κίνησης,μαγνητική χημική αντλία |

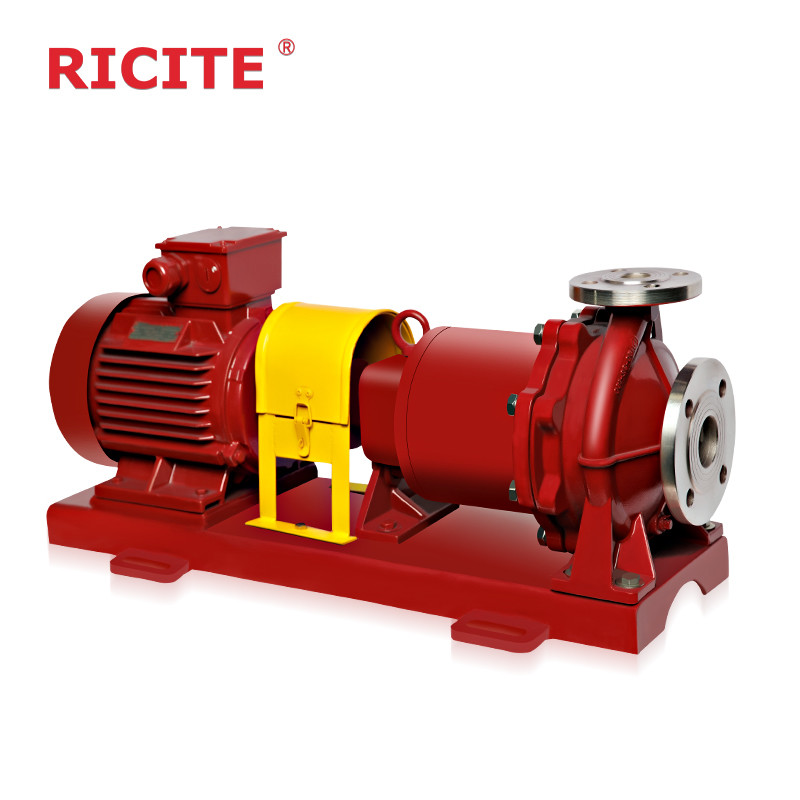

ΡΜΙ Ατσάλι Ατσάλι Μαγνητική Οδηγία Κεντροφυγική αντλία
Περιγραφή
ΔΕΔΗ μαγνητική αντλία από ανοξείδωτο χάλυβα είναι ένας τύπος αντλίας που χρησιμοποιεί μαγνητική μετάδοση, η οποία μπορεί να διαχωρίσει τον κινητήρα από το σώμα της αντλίας,αποφυγή του προβλήματος της διαρροής υγρού στην σφραγίδα των παραδοσιακών αντλιώνΑποτελείται κυρίως από συσκευές κίνησης, μαγνητικούς περιστροφείς, σφραγιστικά περιβλήματα, στατικά σφραγίσματα και άλλα μέρη.
Η αρχή λειτουργίας του είναι να χρησιμοποιεί μαγνητική μετάδοση για να μετατρέψει την περιστροφή του ηλεκτρικού κινητήρα στην περιστροφή του σώματος της αντλίας.ο ηλεκτρικός κινητήρας οδηγεί τον εξωτερικό μαγνητικό ρότορα να περιστρέφεται, και μέσω της επαγωγής μαγνητικού πεδίου, ο εσωτερικός μαγνητικός περιστροφέας του περιστροφέα οδηγεί το σώμα της αντλίας να περιστρέφεται.το πρόβλημα διαρροής των δυναμικών σφραγίδων μπορεί να αποφευχθεί, αποφεύγοντας έτσι διαρροές υγρών και ρύπανση του περιβάλλοντος.
Συνολικά, οι μαγνητικές αντλίες από ανοξείδωτο χάλυβα έχουν εξαιρετικές επιδόσεις σφράγισης και μπορούν να αποτρέψουν διαρροές υγρών, καθιστώντας τις ευρέως χρησιμοποιούμενες σε βιομηχανίες με υψηλές απαιτήσεις για διαρροές υγρών και ρύπανση.
Εφαρμογή
Η αντλία μαγνητικής κίνησης της σειράς RMI είναι κατάλληλη για πετρέλαιο, χημικά, φαρμακευτικά, ηλεκτροπληγήματα, τρόφιμα, ταινίες και εκτύπωση, επεξεργασία νερού, εθνική άμυνα και άλλες βιομηχανίες,είναι η ιδανική αντλία για τη μεταφορά εύφλεκτων, εκρηκτικά, επιθετικά, τοξικά, καθαρισμένα και διάφορα διαβρωτικά υγρά.
Τα υγροποιημένα μέρη της αντλίας μαγνητικής κίνησης της σειράς RMI είναι κατασκευασμένα από ανοξείδωτο χάλυβα και οι αντλίες αυτές είναι κατάλληλες για τη μεταφορά μέσου με πίεση όχι μεγαλύτερη από 1,6Mpa, θερμοκρασία όχι μεγαλύτερη από 120°C,και ιξώδες όχι μεγαλύτερο από 30x 10-6 mz V / SΠαρακαλούμε επικοινωνήστε με τις πωλήσεις για περισσότερη υποστήριξη εάν η πίεση είναι μεγαλύτερη από 1,6MPa, ή η θερμοκρασία υπερβαίνει τους 120 βαθμούς, ή χρειάζεστε θερμοκάμαρα, κλπ.
Διαρθρωτικά χαρακτηριστικά Επεξεργασία μετάδοσης
Μόνιμος μαγνήτης
Ο μόνιμος μαγνήτης που κατασκευάζεται από μόνιμα μαγνητικά υλικά σπάνιων γαιών έχει ευρύ εύρος θερμοκρασίας λειτουργίας (-45-400 °C), υψηλή καταναγκαστικότητα, καλή ανισοτροπία στην κατεύθυνση του μαγνητικού πεδίου,και δεν υπάρχει απομαγνητισμός όταν οι πόλοι είναι κοντά ο ένας στον άλλοΕίναι μια καλή πηγή μαγνητικού πεδίου.
Απομονωτικό μανδύα
Όταν χρησιμοποιείται το μεταλλικό μανδύα απομόνωσης, το μανδύα απομόνωσης βρίσκεται σε ένα σινουσοειδές εναλλασσόμενο μαγνητικό πεδίο,και το ρεύμα Eddy προκαλείται στο τμήμα κάθετο προς την κατεύθυνση της γραμμής μαγνητικής δύναμης και μετατρέπεται σε θερμότηταΗ έκφραση για το ρεύμα δρόμου είναι: όπου Pe - ρεύμα δρόμου, K - σταθερή, N - ονομαστική ταχύτητα της αντλίας, T - μαγνητική ροπή μετάδοσης, F - πίεση στο εσωτερικό του διαχωριστή,D - Εσωτερική διάμετρος του μανδύα διαχωρισμούΗ ηλεκτρική αντίσταση ενός υλικού. - Η αντοχή σε έλξη του υλικού.και η μείωση των κυματιδίων ρεύματος μπορεί να εξεταστεί μόνο από πτυχές όπως F και DΗ επιλογή μη μεταλλικών υλικών με υψηλή αντίσταση και αντοχή για την κατασκευή μανδύων απομόνωσης έχει σημαντική επίδραση στη μείωση των ρευστών ρεύματος.
Δυνατότητα ροής υγρού ψύξης και λιπαντικού
Όταν η αντλία είναι σε λειτουργία, πρέπει να χρησιμοποιείται μικρή ποσότητα υγρού για να ξεπλυθεί και να κρυώσει η δακτυλιοειδής περιοχή κενού μεταξύ του εσωτερικού μαγνητικού περιστροφίου και του μανδύα απομόνωσης,καθώς και το ζευγάρι τριβής του κινούμενου ρουλευτήΟ ρυθμός ροής του ψυκτικού είναι συνήθως 2% -3% του σχεδιασμού ροής της αντλίας, και η δακτυλική περιοχή κενού μεταξύ του εσωτερικού μαγνητικού περιστροφίου και του μανδύα απομόνωσης παράγει υψηλή θερμότητα λόγω των κυματιδίων ρεύματος.Όταν το λιπαντικό ψύξης είναι ανεπαρκές ή η τρύπα εξάντλησης δεν είναι ομαλή ή κλειστή, θα προκαλέσει υψηλότερη θερμοκρασία του μέσου από τη θερμοκρασία λειτουργίας του μόνιμου μαγνήτη, χάνοντας σταδιακά τον μαγνητισμό του εσωτερικού μαγνητικού περιστροφίου,και προκαλεί την αδυναμία της μαγνητικής μονάδαςΌταν το μέσο είναι νερό ή υγρό με βάση το νερό, η αύξηση της θερμοκρασίας στην περιοχή του δακτυλιοειδούς κενού μπορεί να διατηρηθεί στους 3-5 °C.η αύξηση της θερμοκρασίας στην περιοχή του δακτυλιοειδούς κενού μπορεί να διατηρηθεί στους 5-8 °C.
οδοντωτό ρουλέν
Τα υλικά που χρησιμοποιούνται για τα κινούμενα ρυμουλκούμενα μαγνητικών αντλιών περιλαμβάνουν εμποτισμένο γραφίτη, γεμάτο PTFE, μηχανική κεραμική κλπ. Λόγω της εξαιρετικής αντοχής στη θερμότητα, αντοχή στη διάβρωση,και αντοχή στη τριβή των μηχανικών κεραμικών, τα κινούμενα ρυμουλκούμενα των μαγνητικών αντλιών είναι κυρίως κατασκευασμένα από μηχανική κεραμική.το ανοιχτό διάστημα των ρουλεμάν δεν πρέπει να είναι πολύ μικρό για να αποφεύγονται ατυχήματα στερέωσης του άξονα.
Λόγω του γεγονότος ότι τα κινούμενα ρουλεμάν της μαγνητικής αντλίας λιπαίνονται με το μεταφερόμενο μέσο,Για την κατασκευή των ρουλεμάντων πρέπει να επιλέγονται διαφορετικά υλικά με βάση διαφορετικά μέσα και συνθήκες λειτουργίας..
Ειδικά χαρακτηριστικά
1, CFD (Computational Fluid Dynamics) σχεδιασμός υδραυλικών στοιχείων, ευρύ κανάλι ροής, υψηλή απόδοση, χαμηλή απόδοση NPSHr, μικρότερη ακτινοβολία.
2Τα υγραμμένα μέρη διαμορφώνονται με ακριβές καλούπι χύτευσης, ομαλό εσωτερικό τοίχωμα του καναλιού ροής και υψηλή απόδοση.
3Επιλέξτε μόνιμους μαγνήτες υψηλής απόδοσης NdFeB (νεοδύμιο σιδήρου βορίου) και SmCo (σαμαρίου κοβάλτου) για να εξασφαλιστεί επαρκής μαγνητική ροπή.
4. χαμηλό ρεύμα δίνης μπορεί να σχεδιάσει, έτσι ώστε η απόδοση της αντλίας είναι υψηλότερη.
5- Μονωδική σχεδίαση εξαρτημάτων, εύκολη συντήρηση.
6. απλό ρυμουλκούμενο και άξονα υιοθετεί υψηλή αντοχή φθοράς, υψηλή διάβρωση-αντίσταση SSiC, μοναδικό διπλό ρυμουλκούμενο τοποθέτηση δομή σχεδιασμού, με δυναμική δομή λίπανσης,για να εξασφαλιστεί η σταθερή απόδοση και να παραταθεί η διάρκεια ζωής.
7- Ειδικός σχεδιασμός λιπαντικής και ψύξης: το μέσο μεταφοράς χρησιμοποιείται για να απομακρύνει τη θερμότητα που παράγεται από το ρεύμα στρογγυλοκύκλου στην κονσέρβα και να λιπαίνει το επίπεδο ρουλευτή,έτσι ώστε η αξιωτική δύναμη της αντλίας να μπορεί να ισορροπήσει αυτόματα και να εξασφαλίσει την ασφαλή λειτουργία της αντλίας.
8Η κονσέρβα είναι κατασκευασμένη από υψηλής ποιότητας ανοξείδωτο χάλυβα με προηγμένη τεχνολογία, αποστράγγιση μέσου πλήρως (όταν σταματήσει για επισκευή) και αυτόματη άδεια (όταν επανεκκινήσει).
9Το ζεστό μπουφάν, το ψυκτικό μπουφάν ή το μπουφάν υψηλής θερμοκρασίας θα μπορούσαν να προστεθούν εάν απαιτείται η εφαρμογή.
ΠΑΡΑΜΕΡΑΤΡΕΣ:
Ονομασία | Τύπος | ΑΠΟΦΟΣΗ | ΚΕΦΑΛΟ | θερμοκρασία λειτουργίας | Δύναμη | ταχύτητα | ΔΙΑ ΤΟΥ ΦΛΑΝΓΕ | πίεση |
Άξονα Ατσάλι μαγνητικό αντλία κίνησης |
ΔΕΔ | 3.2-1000 m3/h | 8-150 μέτρα | -20~350°C | 1.1-315kw | 2900/1450 στροφές/min | 32-200 χιλιοστά | 0-1.6Mpa (1.6-30Mpa πρέπει να προσαρμοστούν) Γυρίστε με τα ρολόγια από την πλευρά του κινητήρα) |
Κωδικοποίηση μοντέλου:
Μοντέλα:
Σχήμα | Q (m3/h) |
H (m) |
n (r/min) |
η (%) |
Μηχανή | Δύναμη (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | ΥΧ490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | ΥΧ490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | ΥΧ4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | ΥΧ4132Σ1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
ΔΕΔ 50-32-125 | 12.5 | 20 | 2900 | 34 | ΥΧ4100L-2 | 3 |
ΔΕΔ 50-32-160 | 12.5 | 32 | 2900 | 39 | ΥΧ4112Μ-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
ΔΕΔ 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
ΔΕΔ 65-50-125 | 25 | 20 | 2900 | 45 | ΥΧ4112Μ-2 | 4 |
ΔΕΔ 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
ΔΕΔ 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
ΔΕΔ 65-40-250 | 25 | 80 | 2900 | 37 | ΥΧ4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | ΥΧ4200L2-2 | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | ΥΧ4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | ΥΧ4200L1-2 | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | ΥΧ4250M-2 | 55 |
Δείκτης RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
Δείκτης RMI 100-80-160 | 100 | 32 | 2900 | 61 | ΥΧ4160L-2 | 18.5 |
ΔΕΔ 100-65-200 | 100 | 50 | 2900 | 60 | ΥΧ4200L1-2 | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | ΥΧ4250M-2 | 55 |
ΔΕΔ 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
Περισσότεροι από 10.000+ πελάτες σε χημικές, φαρμακευτικές, νέες ενέργειες, ηλεκτρονικά φύλλα αλουμινίου και άλλες βιομηχανίες έχουν επιλέξει τα προϊόντα της RICITE (μαγνητικές αντλίες κίνησης, χημικές αντλίες κινητήρα κονσερβοποιημένων,αντλίες διάφραγματος, μηχανικές φυγοκεντρικές αντλίες σφραγίδας κ.λπ.), και η Ricite (Zhejiang) Science & Technology Co., Ltd. έχει συμμετάσχει στην επεξεργασία πολλών βιομηχανικών τεχνικών προτύπων και προδιαγραφών,και κέρδισε τις τιμές της υψηλής τεχνολογίαςΗ Ricite (Zhejiang) Science & Technology Co., Ltd. έχει δεσμευτεί στην παραγωγή αντλιών χωρίς διαρροή,και τηρεί το στόχο της ανάπτυξης αντλιών μαγνητικής κίνησης, χημικές κονσερβοποιημένες αντλίες και άλλες αντλίες, και επιδιώκει την τεχνολογική καινοτομία και παρέχει αξιόπιστες, αποδοτικές από πλευράς κόστους και εξοικονόμησης ενέργειας αντλίες και υπηρεσίες στους πελάτες.
Ιστοσελίδα: www.ricitepump.com
