Επαφές: | Miss. Susan Meng |
---|---|
ηλεκτρονικό ταχυδρομείο: | susanmeng@ricitepump.com |
Τηλ.: | +8618217690219 |
whatapp: | 8618217690219 |
wechat: | +8618217690219 |
Τόπος καταγωγής: | Κίνα |
Μάρκα: | RICITE |
Αριθμό μοντέλου: | RMI-πόδια |
Ποσότητα παραγγελίας min: | 1 σύνολο |
Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΗ ΠΕΡΙΠΤΩΣΗ |
Χρόνος παράδοσης: | 5-8 εργασία dayes |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 50 σύνολα ανά ημέρα |
Πληροφορίες λεπτομέρειας |
|||
Τόπος καταγωγής | Κίνα | Μάρκα | RICITE |
---|---|---|---|
Αριθμό μοντέλου | RMI-πόδια | Ονομασία προϊόντος: | Fluoropolymer-ευθυγραμμισμένη RMD μαγνητική φυγοκεντρική αντλία Drive |
Χρώμα: | Κόκκινο, μπλε προσαρμοσμένο | Καλιβέρ: | 32-300 χιλιοστά |
Δίπλωμα: | 3.2-1000m3/h | ανελκυστήρας: | 8150m |
θερμοκρασία: | -20℃ - +150℃ (προσαρμόστε ως needed+150 ℃ - +350 ℃) | Πίεση: | 0-1.6Mpa (προσαρμοσμένο 1.6-30Mpa όπως απαιτείται) |
Δύναμη: | 1.1-315KW | Εφαρμογή: | πετρελαίου, χημικών, φαρμακευτικών, ηλεκτροπληρωμής |
Υψηλό φως: | φυγοκεντρική αντλία 1000 m3/h,φυγοκεντρική αντλία 1,5 HP |

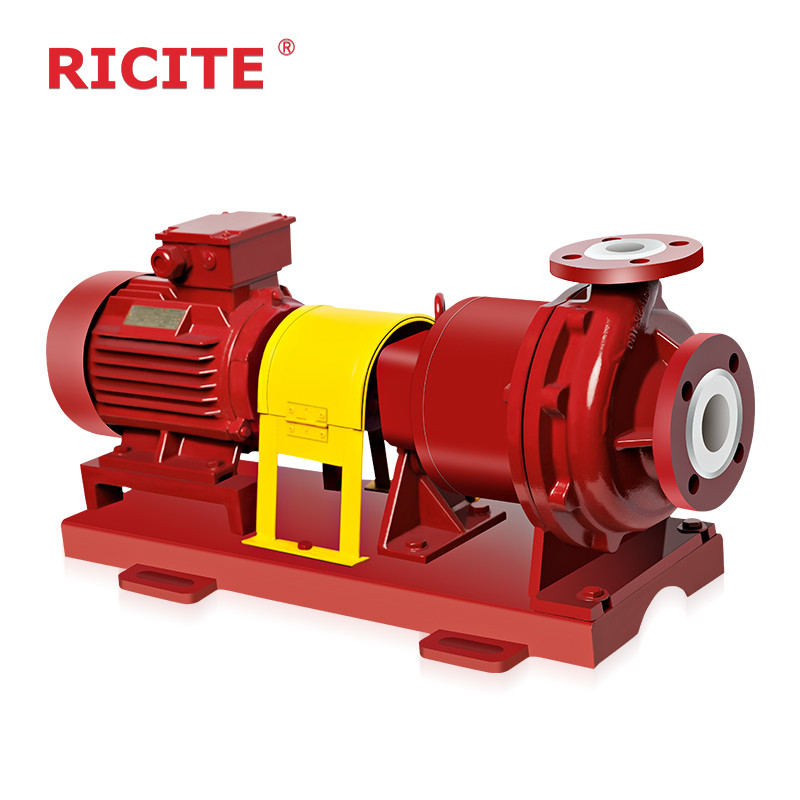

ΡΜΙ Φθοροπολυμερή-Εξοπλισμός Μαγνητική Οδηγία Κεντροφυγική αντλία
Περιγραφή
Fluorine lined magnetic pump is a new type of pump that applies modern magnetic mechanics principles and utilizes the magnetic transmission of permanent magnets to achieve contactless transmission of torqueΌταν ο κινητήρας οδηγεί τον εξωτερικό ρότορα (δηλ. εξωτερικό μαγνητικό χάλυβα) να περιστρέφεται, η γραμμή μαγνητικής δύναμης περνά μέσα από το μανδύα απομόνωσης για να οδηγήσει τον εσωτερικό ρότορα (δηλ.Εσωτερική μαγνητική ατσάλινη) συναρμολόγηση και τροχός για να περιστρέφονται συγχρονικάΤα συστατικά του διαδρόμου ροής είναι όλα κατασκευασμένα από φθοροπλαστικά, τα οποία μπορούν να μεταφέρουν οποιαδήποτε συγκέντρωση οξέος, αλκαλίας.το μανδύα απομόνωσης είναι κατασκευασμένο από ειδικά υλικά με υψηλές μηχανικές ιδιότητες αντοχής, εξαλείφοντας το φαινόμενο του μαγνητικού κυκλώματος ρεύματος στη μαγνητική αντλία.και η διαρροή σφραγίδας άξονα της μηχανικής αντλίας μετάδοσης είναι πλήρως επιλυμένη.
Ειδικά χαρακτηριστικά
1Η επένδυση της αντλίας, η τροχιά και η κονσέρβα είναι κατασκευασμένες από θερμοανθεκτικό PFA/FEP, χωρίς βροχή ακαθαρσιών, κατάλληλο για τη μεταφορά υψηλής καθαρότητας, πολύ διαβρωτικών χημικών υγρών.
2Το πλαίσιο της αντλίας είναι κατασκευασμένο από εύκαμπτο σίδηρο και οι φλάντζες ακολουθούν τα πρότυπα, υψηλή μηχανική αντοχή, μπορούν να αντέξουν βαρύ φορτίο αγωγού.
3Τα υγροποιημένα μέρη είναι επενδυμένα με υλικό PFA/FEP, ομαλό κανάλι ροής, ανώτερη υδραυλική απόδοση, λιγότερες απώλειες υδραυλικής τριβής και υψηλή απόδοση.
4Ο άξονας, το ελαστικό, ο ρότορας και ο στατήρας είναι κατασκευασμένοι από SSiC, με χαρακτηριστικά υψηλής σκληρότητας, υψηλής αντοχής στην φθορά και υψηλής αντοχής στη διάβρωση.
5.Το μοναδικό σπειροειδές σχεδιασμό αυλακώματος της εσωτερικής τρύπας του μανδύα ρουλεμάν κάνει τη λίπανση του επίπεδου ρουλεμάν πιο βολικό και πιο εύκολο να πάρει μακριά τη θερμότητα που παράγεται από τριβή κατά τη διάρκεια της λειτουργίας;
6. Ένα δοχείο εισαγωγής προστίθεται στο δοχείο, έτσι ώστε να μπορεί να αντέξει υψηλότερη πίεση του συστήματος και να εξαλείψει τη θερμότητα που παράγεται από το μαγνητικό ρεύμα που προκαλείται από το μεταλλικό μανίκι.
7Οι εσωτερικοί και οι εξωτερικοί μαγνήτες είναι κατασκευασμένοι από υλικά NdFeB και samarium cobalt, και η επιφάνεια του μαγνήτη είναι τόσο υψηλή όσο 3600 gauss,που μπορεί να μεταδίδει ομαλά την ροπή του κινητήρα στον τροχό, και δεν γλιστρά υπό συνθήκες μεγάλης ροής, και μπορεί επίσης να εμποδίσει τον ρότορα στο τροχείο να έρθει σε επαφή με τον πίσω δαχτυλίδι ώθησης,με τον τρόπο αυτό αποτρέπεται η τήξη των μερών φθοροπολυμερούς λόγω της θερμότητας που παράγεται από την φαντασία, και διασφάλιση της σταθερής λειτουργίας της μαγνητικής αντλίας σε υψηλή διάβρωση
8Ολόκληρη η αντλία υιοθετεί μια δομή που μπορεί να τραβηχτεί προς τα πίσω, εύκολη στη συντήρηση και αντικατάσταση των εξαρτημάτων, και δεν υπάρχει ανάγκη να αποσυναρμολογηθεί ο αγωγός.
Πλεονέκτημα
Το πλεονέκτημα είναι η χρήση εσωτερικής και εξωτερικής μαγνητικής έμμεσης κίνησης, που εξαλείφει εντελώς την σφραγίδα του άξονα των παραδοσιακών φυγοκεντρικών αντλιών.Το μανίκι από ανοξείδωτο χάλυβα και το μανίκι απομόνωσης από φθοροπλαστικό υλικό χρησιμοποιούνται μεταξύ των εσωτερικών και εξωτερικών μαγνητικών πεδίων για να απομονώσουν πλήρωςΕίναι πιο αξιόπιστο για τη μεταφορά εύφλεκτων, εκρηκτικών, πτητικών και πολύτιμων υγρών και αποφεύγει πραγματικά εργασίες συντήρησης κατά τη χρήση.
Εφαρμογή
Η μαγνητική αντλία που περιβάλλεται με φθοροπολυμερές είναι κατάλληλη για τη μεταφορά υψηλής διαβρωτικής περιεκτικότητας σε μέσο χωρίς στερεά σωματίδια, σε θερμοκρασία κάτω των 150 °C, όπως θειικό οξύ, υδροχλωρικό οξύ, νιτρικό οξύισχυρό αλκαλικόΧρησιμοποιείται ευρέως σε χημικές, πετρελαϊκές, διυλιστικές βιομηχανίες πετρελαίου, πυρηνική ενέργεια, χημικές, ηλεκτροπληγή, ηλεκτρολύση, πολυεστέρα,λιπάσματα, φαρμακευτική, πυρηνική ενέργεια κλπ. βιομηχανίες, ιδανικές για την παροχή πολύ τοξικών, εύφλεκτων, εκρηκτικών, καθαρισμένων υγρών.
Μοντέλο κωδικοποίησης
Παράμετροι
Ονομασία | Τύπος | ΑΠΟΦΟΣΗ | ΚΕΦΑΛΟ | Εργασιακή θερμοκρασία | Δύναμη | ΓΙΑΡΙΑ | ΔΙΑ ΤΟΥ ΦΛΑΝΓΕ | ΣΗΜΕΙΩΣΗ |
Πυρσόνες μαγνητικής κίνησης με επένδυση φθοροπολυμερούς | ΔΕΔ | 10,8 έως 400 m3/h | 8-80 μέτρα | -20~150°C | 0.12-132kw | 2900/1450 στροφές/min | 12-200 χιλιοστά | Για ειδικές απαιτήσεις μπορεί να προσαρμοστεί |
Μοντέλα
Σχήμα | Q | H | n | η | Δύναμη άξονα | Εθνικό Πρότυπο Υγείας | Δυναμικότητα του κινητήρα (kW) | |||
Επικονικότητα του μέσου ((g/cm3) | ||||||||||
m3/h | Α/ο | m | r/min | % | kW | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
Σχήμα | Q | H | n | η | Δύναμη άξονα | Εθνικό Πρότυπο Υγείας | Δύναμη κινητήρα (kW) | |||
Επικονικότητα του μέσου (g/cm3) | ||||||||||
m3/h | Α/ο | m | r/min | % | kW | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100 - 80 - 125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100 - 80 - 160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
Σημειώσεις: Παρακαλούμε επικοινωνήστε με τις πωλήσεις για περισσότερες πληροφορίες.
Εικόνα αντοχής στη διάβρωση
Αντίσταση στη διάβρωσηΠληροφορίες | |||||||
Μεσαία |
Συγκέντρωση ≤% |
Θερμοκρασία | Μεσαία |
Συγκέντρωση ≤% |
Θερμοκρασία | ||
≤ 25°C | ≤ 95% | ≤ 25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | ΚΟΧ | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Βα ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL(OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
Γεια σας. | √ | √ | C1H2O | √ | √ | ||
υδροκυανικό οξύ | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | Ι12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
υδάτινη ρύπα* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
δείχνει καλή αντοχή στη διάβρωση· το × δείχνει ορισμένους βαθμούς διάβρωσης· * δείχνει ότι πρέπει να επιλεγούν υλικά· το μη σημειωμένο δείχνει ότι κάθε συγκέντρωση είναι αποδεκτή. |
Περισσότεροι από 10.000+ πελάτες σε χημικές, φαρμακευτικές, νέες ενέργειες, ηλεκτρονικά φύλλα αλουμινίου και άλλες βιομηχανίες έχουν επιλέξει τα προϊόντα της RICITE (μαγνητικές αντλίες κίνησης, χημικές αντλίες κινητήρα κονσερβοποιημένων,αντλίες διάφραγματος, μηχανικές φυγοκεντρικές αντλίες σφραγίδας κ.λπ.), και η Ricite (Zhejiang) Science & Technology Co., Ltd. έχει συμμετάσχει στην επεξεργασία πολλών βιομηχανικών τεχνικών προτύπων και προδιαγραφών,και κέρδισε τις τιμές της υψηλής τεχνολογίαςΗ Ricite (Zhejiang) Science & Technology Co., Ltd. έχει δεσμευτεί στην παραγωγή αντλιών χωρίς διαρροή,και τηρεί το στόχο της ανάπτυξης αντλιών μαγνητικής κίνησης, χημικές κονσερβοποιημένες αντλίες και άλλες αντλίες, και επιδιώκει την τεχνολογική καινοτομία και παρέχει αξιόπιστες, αποδοτικές από πλευράς κόστους και εξοικονόμησης ενέργειας αντλίες και υπηρεσίες στους πελάτες.
