Πληροφορίες λεπτομέρειας |
|||
Place of Origin | China | Μάρκα | RICITE |
---|---|---|---|
Model Number | B | Ονομασία του προϊόντος: | Κονσερβοποιημένη αντλία μηχανών Β σειρά |
Χρώμα: | Κόκκινο, μπλε που προσαρμόζεται | Δίπλωμα: | 1000 m3/h |
ανελκυστήρας: | 190m | θερμοκρασία: | ~+120℃ |
Δύναμη: | 160 kW | Σφιχτότητα: | 100 mm/s |
Πίεση: | 2.5MPa | Εφαρμογή: | πετρέλαιο, χημική ουσία, φαρμακευτικό είδος, ηλεκτρολυτική επιμετάλλωση |
Υψηλό φως: | μόνη οριζόντια φυγοκεντρική αντλία εμπυρεύματος,οριζόντια φυγοκεντρική αντλία,οριζόντια πολυβάθμια αντλία |

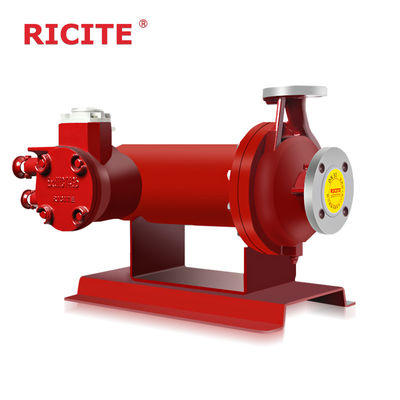

Βασικές αντλίες κινητήρα με καμβά (αντλίες με χημική θωράκιση της σειράς Β)
Περιγραφή
Η σειρά P κονσερβοποιημένης αντλίας κινητήρα είναι μια νέα γενιά χημικής κονσερβοποιημένης αντλίας κινητήρα.το εύρος θερμοκρασίας είναι -120-350°C, και η μέγιστη πίεση του σχεδιασμού του συστήματος είναι 20MPa.
Βασικός τύπος (πρότυπος τύπος)
Η θερμοκρασία του μέσου μεταφοράς δεν υπερβαίνει τους 120 °C και η κεφαλή δεν υπερβαίνει τα 100 m.συμπεριλαμβανομένης της νεκρής και της αντίστροφης κυκλοφορίαςΟ τύπος αυτός της κονσερβοποιημένης αντλίας έχει την αντίθετη κατεύθυνση της ροής υγρού για τη λίπανση, ψύξη και ψύξη του κινητήρα σε σύγκριση με τον βασικό τύπο.
Πλεονεκτήματα
(1) Μεγάλη διάρκεια ζωής, αυτόματο σύστημα ισορροπίας υδραυλικής ώθησης σε συνδυασμό με ρουλεμάν του καρβιδίου του πυριτίου για την επίτευξη υψηλής διάρκειας ζωής.
(2) Υψηλή απόδοση, βελτιστοποιημένη κατασκευή κινητήρα και υψηλής απόδοσης υδραυλικής έρευνας, επιτεύχθηκε εξαιρετική ενεργειακή απόδοση.
(3) Υψηλή αξιοπιστία, προηγμένη τεχνολογία επεξεργασίας, υψηλής τεχνολογίας εξοπλισμός CNC και τέλεια δοκιμή για να εξασφαλιστεί η σταθερότητα της απόδοσης του προϊόντος.
(4) Παρακολούθηση φθοράς ρυμουλκούμενων για να συνειδητοποιήσει την ηλεκτρονική παρακολούθηση και τον αυτόματο έλεγχο.
(5) Δευτερεύουσα σφράγιση για την εξασφάλιση της ασφάλειας του περιβάλλοντος ακόμη και σε περίπτωση ατυχήματος.
Ειδικά χαρακτηριστικά
Η κονσερβοποιημένη αντλία με κινητήρα αποτελείται από κονσερβοποιημένο κινητήρα και αντλία, η εσωτερική επιφάνεια του στατορίου και η εξωτερική επιφάνεια του περιστροφίου καλύπτονται από λεπτό τοιχωμένο μη μαγνητικό ανθεκτικό στη διάβρωση μέταλλο,Έτσι η περιστροφή του στατήραΕπιπλέον, η τροχιά είναι εγκατεστημένη απευθείας στην επέκταση του άξονα του ροτέρ,Ολόκληρος ο ρότορας βυθίζεται στο υγρό μεταφοράς, χωρίς περιστρεφόμενα μέρη που εκτείνονται έξω, είναι μια δομή χωρίς διαρροή, έτσι έχει τα ακόλουθα πλεονεκτήματα
(1) Ανεξαρτήτως διαρροής, είναι κατάλληλο για τη μεταφορά τοξικών, εκρηκτικών, εύφλεκτων, καθαρισμένων, διαβρωτικών υγρών.
(2) Ολοκληρωμένη σφραγίδα, είναι κατάλληλη για τη μεταφορά υγρών που είναι εύκολο να οξειδωθούν.
(3) Χωρίς μηχανική σφραγίδα, είναι κατάλληλο για τη μεταφορά υγρών υψηλής πίεσης συστήματος, υγρών υψηλού σημείου τήξης, υγρών υψηλής θερμοκρασίας και υγρών χαμηλής θερμοκρασίας.
(4) Χρησιμοποιώντας μέσο ως λιπαντικό, δεν χρειάζεται λίπος, δεν υπάρχει μόλυνση στο μεταφερόμενο υγρό, ούτε χρειάζεται ένεση και αποστράγγιση λίπους.
(5) Λόγω του ότι ο κινητήρας και η αντλία είναι ομοαξονική ολοκλήρωση, είναι εξοικονόμηση χώρου, ελαφρύ βάρος, συμπαγές σχεδιασμός, εύκολη συντήρηση και αποσυναρμολόγηση.
(6) Ο κινητήρας υιοθετεί ψύξη με νερό ή φυσική ψύξη, χωρίς ανεμιστήρα, έτσι ώστε οι δονήσεις λειτουργίας είναι μικρότερες και ο θόρυβος χαμηλότερος.
Προφυλάξεις για τη χρήση κονσερβοποιημένης αντλίας κινητήρα:
1Κατά τη διάρκεια της κανονικής λειτουργίας, η βαλβίδα εξόδου δεν πρέπει να κλείνει σφιχτά και πρέπει να παραμένει ελαφρώς ανοιχτή για να αποφεύγεται η απόφραξη του αέρα στην αντλία.
2Απαγορεύεται αυστηρά η λειτουργία χωρίς υγρό ή για περισσότερο από 1 λεπτό για να αποφευχθεί η βλάβη του κινητήρα και των ρουλεμάντων.
3Απαγορεύεται αυστηρά η λειτουργία προς τα πίσω για περισσότερο από 1 λεπτό, καθώς η λειτουργία προς τα πίσω μπορεί να προκαλέσει μη φυσιολογική φθορά των ρουλεμάντων.
4Απαγορεύεται αυστηρά η λειτουργία υπό συνθήκες κοιλότητας, διαφορετικά μπορεί να προκαλέσει πρόωρη φθορά των ρουλεμάντων.
Παράμετροι
Ονομασία | Τύπος | ΑΠΟΦΟΣΗ | ΚΕΦΑΛΟ | Θερμοκρασία λειτουργίας | Δύναμη | ΕΠΙΣΤΡΟΠΗ | ΠΕΡΙΔΥΣΗ | ΣΗΜΕΙΩΣΗ |
Τυπική χημική κονσέρβες αντλία κινητήρα | Τυποποιημένη (Β σειρά) | 1000 m3/h | 190 μέτρα | + 120°C | 160 kW | 100 mm/s | 2.5MPa | Κατάλληλο για μέσο με θερμοκρασία κάτω των 120°C |
Περιγραφή του μοντέλου
ΥΛΕΙΑ
ΚΟΝΤΟΣ | 4 | 5 | 6 | 7 | |
ΝΕΡΕΣ ΤΑΜΜΑΤΑ | 304 | 304L | 316 | 316L | |
Σφραγίδα | Αντλία | Υψηλή θερμοκρασία | Επεξεργασμένα με γραφίτη | ||
Τύπος | ΠΤΦΕ | ||||
Μηχανή | ΠΤΦΕ | ||||
Μπορείτε | Σύνθετο Hastelloy -C | Σύνθετο Hastelloy -C | |||
Άξονας | 304/301 | 304L | 316 | 316L | |
Κεφαλάκι άξονα, δαχτυλίδι ώθησης | Στελίτης | ||||
SSiC | |||||
Κουρέματα | Ελαστική φουράνιο, SSiC, εμποτισμένη με γραφίτη |
ΚΑΤΑΜΜΟΣ ΤΑΡΑΓΜΟΣ
Μοντέλα
- Όχι, όχι, όχι. |
Μοντέλο αντλίας |
Ταχύτητα | Δύναμη (KW) | |||
n=2900r/min | 介质密度 ((Μεσαία πυκνότητα ((g/cm)) | |||||
ρεύμα m3/h | Κεφάλαιο m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025Τ | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040Τ | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550 Τ | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Όχι, όχι, όχι. |
Μοντέλο αντλίας |
Ταχύτητα | Δύναμη ((Kw) | |||
n=2900r/min | (Μέση πυκνότητα(g/cm)3) | |||||
ρεύμα m3/h | Κεφάλαιο m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065Τ | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210Τ | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Περισσότεροι από 10.000+ πελάτες σε χημικές, φαρμακευτικές, νέες ενέργειες, ηλεκτρονικά φύλλα αλουμινίου και άλλες βιομηχανίες έχουν επιλέξει τα προϊόντα της RICITE (μαγνητικές αντλίες κίνησης, χημικές αντλίες κινητήρα κονσερβοποιημένων,αντλίες διάφραγματος, μηχανικές φυγοκεντρικές αντλίες σφραγίδας κ.λπ.), και η Ricite (Zhejiang) Science & Technology Co., Ltd. έχει συμμετάσχει στην επεξεργασία πολλών βιομηχανικών τεχνικών προτύπων και προδιαγραφών,και κέρδισε τις τιμές της υψηλής τεχνολογίαςΗ Ricite (Zhejiang) Science & Technology Co., Ltd. έχει δεσμευτεί στην παραγωγή αντλιών χωρίς διαρροή,και τηρεί το στόχο της ανάπτυξης αντλιών μαγνητικής κίνησης, χημικές κονσερβοποιημένες αντλίες και άλλες αντλίες, και επιδιώκει την τεχνολογική καινοτομία και παρέχει αξιόπιστες, αποδοτικές από πλευράς κόστους και εξοικονόμησης ενέργειας αντλίες και υπηρεσίες στους πελάτες.
