Υψηλής θερμοκρασίας κονσερβοποιημένη αντλία μηχανών μη-σφραγίδων
| Place of Origin: | China |
| Μάρκα: | RICITE |
| Model Number: | H |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
Πληροφορίες λεπτομέρειας |
|||
| Place of Origin | China | Μάρκα | RICITE |
|---|---|---|---|
| Model Number | H | Ονομασία του προϊόντος: | Υψηλής θερμοκρασίας κονσερβοποιημένη αντλία μηχανών τύπων Χ |
| Χρώμα: | Κόκκινο, μπλε | Δίπλωμα: | 1000 m3/h |
| ανελκυστήρας: | 190m | θερμοκρασία: | ~+350℃ |
| Δύναμη: | 160 kW | Σφιχτότητα: | 100 mm/s |
| Πίεση: | 2.5MPa | Εφαρμογή: | πετρέλαιο, χημική ουσία, φαρμακευτικό είδος, ηλεκτρολυτική επιμετάλλωση |
| Επισημαίνω: | Μη κονσερβοποιημένη αντλία μηχανών,υψηλής θερμοκρασίας κονσερβοποιημένη αντλία μηχανών,Μη κονσερβοποιημένη αντλία |
||
Περιγραφή προϊόντων

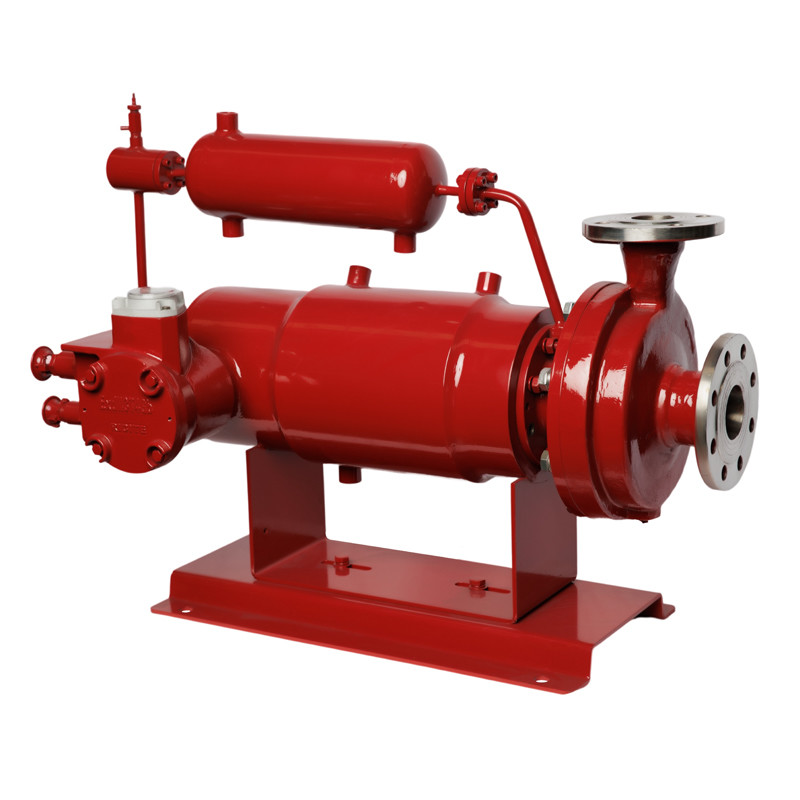

Τύπος H Αντλία με κινητήρα σε κονσέρβες υψηλής θερμοκρασίας
Περιγραφή
Τύπος υψηλής θερμοκρασίας:Η θερμοκρασία του μέσου μεταφοράς μπορεί να φθάσει τους 450 °C. a cooling water jacket is added outside the Canned motor and a cooling sleeve is added in the external circulation pipe to cool the high-temperature circulating liquid to reduce the temperature of the motor and bearingsΣε περιπτώσεις όπου η ισχύς δεν είναι μεγάλη, ορισμένοι κατασκευαστές δεν χρησιμοποιούν ψυκτικό υγρό.αλλά αντ 'αυτού να εγκαταστήσετε πτερύγια διάσπασης θερμότητας και ειδικές τυλιγμούς στο εξωτερικό του κινητήρα για να προσαρμοστεί στις συνθήκες εργασίας, και η θερμοκρασία λειτουργίας γενικά δεν μπορεί να υπερβαίνει τους 400 °C. Υιοθετεί διεθνές πρότυπο σχεδιασμό, η μέγιστη ροή λειτουργίας είναι 1200m3/h, το μέγιστο κεφάλι είναι 600m, το εύρος θερμοκρασίας είναι -120-350°C και η μέγιστη πίεση του σχεδιασμού συστήματος είναι 20MPa.
Πλεονεκτήματα
(1) Μεγάλη διάρκεια ζωής, αυτόματο σύστημα ισορροπίας υδραυλικής ώθησης σε συνδυασμό με ρουλεμάν του καρβιδίου του πυριτίου για την επίτευξη υψηλής διάρκειας ζωής.
(2) Υψηλή απόδοση, βελτιστοποιημένη κατασκευή κινητήρα και υψηλής απόδοσης υδραυλικής έρευνας, επιτεύχθηκε εξαιρετική ενεργειακή απόδοση.
(3) Υψηλή αξιοπιστία, προηγμένη τεχνολογία επεξεργασίας, υψηλής τεχνολογίας εξοπλισμός CNC και τέλεια δοκιμή για να εξασφαλιστεί η σταθερότητα της απόδοσης του προϊόντος.
(4) Παρακολούθηση φθοράς ρυμουλκούμενων για να συνειδητοποιήσει την ηλεκτρονική παρακολούθηση και τον αυτόματο έλεγχο.
(5) Δευτερεύουσα σφράγιση για την εξασφάλιση της ασφάλειας του περιβάλλοντος ακόμη και σε περίπτωση ατυχήματος.
Ειδικά χαρακτηριστικά
Η κονσερβοποιημένη αντλία με κινητήρα αποτελείται από κονσερβοποιημένο κινητήρα και αντλία, η εσωτερική επιφάνεια του στατορίου και η εξωτερική επιφάνεια του περιστροφίου καλύπτονται από λεπτό τοιχωμένο μη μαγνητικό ανθεκτικό στη διάβρωση μέταλλο,Έτσι η περιστροφή του στατήραΕπιπλέον, η τροχιά είναι εγκατεστημένη απευθείας στην επέκταση του άξονα του ροτέρ,Ολόκληρος ο ρότορας βυθίζεται στο υγρό μεταφοράς, δεν υπάρχουν περιστρεφόμενα μέρη που εκτείνονται έξω, είναι μια δομή χωρίς διαρροές, έτσι έχει τα ακόλουθα πλεονεκτήματα.
(1) Ανεξαρτήτως διαρροής, είναι κατάλληλο για τη μεταφορά τοξικών, εκρηκτικών, εύφλεκτων, καθαρισμένων, διαβρωτικών υγρών.
(2) Ολοκληρωμένη σφραγίδα, είναι κατάλληλη για τη μεταφορά υγρών που είναι εύκολο να οξειδωθούν.
(3) Χωρίς μηχανική σφραγίδα, είναι κατάλληλο για τη μεταφορά υγρών υψηλής πίεσης συστήματος, υγρών υψηλού σημείου τήξης, υγρών υψηλής θερμοκρασίας και υγρών χαμηλής θερμοκρασίας.
(4) Χρησιμοποιώντας μέσο ως λιπαντικό, δεν χρειάζεται λίπος, δεν υπάρχει μόλυνση στο μεταφερόμενο υγρό, ούτε χρειάζεται ένεση και αποστράγγιση λίπους.
(5) Λόγω του ότι ο κινητήρας και η αντλία είναι ομοαξονική ολοκλήρωση, είναι εξοικονόμηση χώρου, ελαφρύ βάρος, συμπαγές σχεδιασμός, εύκολη συντήρηση και αποσυναρμολόγηση.
(6) Ο κινητήρας υιοθετεί ψύξη με νερό ή φυσική ψύξη, χωρίς ανεμιστήρα, έτσι ώστε οι δονήσεις λειτουργίας είναι μικρότερες και ο θόρυβος χαμηλότερος.
Χαρακτηριστικά της κονσερβοποιημένης αντλίας:
1Η ολοκληρωμένη δομή του κινητήρα και της αντλίας υιοθετεί στατική σφραγίδα, καθιστώντας την ηλεκτρική αντλία εντελώς απαλλαγμένη από διαρροές.
2Η πλήρως κλειστή και απαλλαγμένη από διαρροές δομή μπορεί να μεταφέρει τοξικές και επιβλαβείς υγρές ουσίες.
3Η χρήση ενός προστατευμένου κινητήρα ψύξης με νερό και η εξάλειψη ενός ανεμιστήρα ψύξης καθιστούν τη αντλία λειτουργική με χαμηλό θόρυβο και σιωπή, κατάλληλη για καταστάσεις με υψηλές απαιτήσεις για το περιβαλλοντικό θόρυβο.
4Η χρήση συρόμενων ρουλεμάντων από γραφίτη που λιπαίνονται με μεταφορικά μέσα μειώνει τον θόρυβο λειτουργίας και εξαλείφει την ανάγκη χειροκίνητης ανεφοδιασμού, μειώνοντας τα έξοδα συντήρησης.Τα υλικά ρουλεμάν αυξήθηκαν επίσης, όπως το καρβίδιο του πυριτίου (SIC) και υπερσκληρό, με καλύτερη διάρκεια ζωής από τα ρουλεμάνια γραφίτη.
5Η κατακόρυφη δομή μπορεί να εγκατασταθεί στον αγωγό σαν μια βαλβίδα, καθιστώντας την εγκατάσταση βολική και γρήγορη.μόνο ο κινητήρας και η τροχιά πρέπει να αποσυρθούν χωρίς να χρειάζεται να αφαιρεθεί ο αγωγός.
6Μπορεί να εγκατασταθεί και να λειτουργήσει σε συνδυασμό με αποσβεστήρες ή θορύβους, καθιστώντας τον θόρυβο της ηλεκτρικής αντλίας χαμηλότερο κατά τη διάρκεια της λειτουργίας.
Συχνές βλάβες και συντήρηση κονσερβοποιημένων αντλιών
1Η κονσερβοποιημένη αντλία με κινητήρα δεν μπορεί να αντλήσει μέσο: Υπάρχει πρόβλημα με τον αγωγό αναρρόφησης, όπως απόφραξη ή διαρροή αέρα.Αν οι βαλβίδες αναρρόφησης ή εξόδου είναι κλειστές και αν η διαμόρφωση διαχείρισης είναι ορθή.
Λύση: Οι χρήστες μπορούν να λύσουν τα παραπάνω προβλήματα κλείνοντας, καθαρίζοντας και ρυθμίζοντας σωστά.η οποία είναι ότι η πίεση πίεσης αναρρόφησης είναι πολύ χαμηλήΤο αντίστοιχο πρόβλημα μπορεί να λυθεί αυξάνοντας την πίεση του κεφαλιού αναρρόφησης.
2Η ροή της αντλίας με κινητήρα σε κονσερβοποιημένη συσκευασία είναι πολύ μικρή ή πολύ μεγάλη: Υπάρχουν πολλές αιτίες για αυτό το είδος δυσλειτουργίας, οι οποίες μπορεί να είναι μπλοκάρισμα ή κλίμακα των αγωγών, φίλτρων ή τροχών.
Αν η αντλία δεν είναι πλήρως γεμάτη με υγρό ή η βαλβίδα εισόδου δεν είναι πλήρως ανοιχτή, απλά εκτελέστε την αντίστοιχη λειτουργία.Εάν η ροή είναι πολύ υψηλήΚαι αν η κεφαλή της αντλίας είναι πολύ μικρή, θα πρέπει να το κλείσετε.Πρόκειται για πρόβλημα συστήματος και πρέπει να επικοινωνήσετε με τον κατασκευαστή της κονσερβοποιημένης αντλίας για να σας βοηθήσει να την λύσετε..
3Όταν η μηχανική αντλία σε κονσέρβα λειτουργεί, ο θόρυβος είναι σχετικά δυνατός ή ασταθής: τότε είναι απαραίτητο να εξετάζεται αν τα μέρη μέσα στην αντλία, όπως οι ρουλεμάν, είναι φθαρμένα,και αν υπάρχουν ξένα αντικείμενα μέσα στην κονσερβοποιημένη αντλία κινητήρα
Λύση: Σε περίπτωση που συμβεί μια τέτοια κατάσταση, είναι απαραίτητο να επικοινωνήσετε με τον κατασκευαστή ή με επαγγελματικό προσωπικό συντήρησης για την αποσυναρμολόγηση και επισκευή.
4Η τιμή αντίστασης της περιέλιξης του κινητήρα είναι φυσιολογική, αλλά η αντλία δεν μπορεί να περιστραφεί: η αιτία είναι η ξηρή άλεση που προκαλείται από την λειτουργία χωρίς υγρό,και το μαντήλι του άξονα του ροτέρ και το ρουλέν του γραφίτη είναι κολλημένα. ή λόγω άλλων μηχανικών σφαλμάτων που προκαλούν παρεμβολές.
Λύση: Αποσυναρμολογήστε την κονσερβοποιημένη αντλία, καθαρίστε τα εξαρτήματα και βρείτε το σημείο βλάβης.
5Ο κινητήρας είναι εντάξει, αλλά το ρεύμα λειτουργίας είναι πολύ υψηλό: ο λόγος είναι ότι δεν υπάρχει αρκετό υγρό για να μεταφερθεί.Ή μπορεί να υπάρξει μηχανική μπλοκάρισμα και απόκλιση στη στερέωση του καλύμματος άκρου του κινητήρα.
Λύση: Μετά την αποσύνθεση.
Προφυλάξεις για τη χρήση κονσερβοποιημένης αντλίας κινητήρα:
1Κατά τη διάρκεια της κανονικής λειτουργίας, η βαλβίδα εξόδου δεν πρέπει να κλείνει σφιχτά και πρέπει να παραμένει ελαφρώς ανοιχτή για να αποφεύγεται η απόφραξη του αέρα στην αντλία.
2Απαγορεύεται αυστηρά η λειτουργία χωρίς υγρό ή για περισσότερο από 1 λεπτό για να αποφευχθεί η βλάβη του κινητήρα και των ρουλεμάντων.
3Απαγορεύεται αυστηρά η λειτουργία προς τα πίσω για περισσότερο από 1 λεπτό, καθώς η λειτουργία προς τα πίσω μπορεί να προκαλέσει μη φυσιολογική φθορά των ρουλεμάντων.
4Απαγορεύεται αυστηρά η λειτουργία υπό συνθήκες κοιλότητας, διαφορετικά μπορεί να προκαλέσει πρόωρη φθορά των ρουλεμάντων.
Παράμετροι
| Ονομασία | Τύπος | ΑΠΟΦΟΣΗ | ΚΕΦΑΛΟ | Θερμοκρασία λειτουργίας | Δύναμη | ΕΠΙΣΤΡΟΠΗ | ΠΕΡΙΔΥΣΗ | ΣΗΜΕΙΩΣΗ |
| HSεριές υψηλή θερμοκρασία κονσέρβεςαντλία με κινητήρα | Hυψηλή θερμοκρασία σειράς | 1000 m3/h | 190 μέτρα | + 350°C | 160 kW | 100 mm/s | 2.5MPa | Κατάλληλο για μέσο με υψηλή θερμοκρασία |
Περιγραφή του μοντέλου
ΥΛΕΙΑ
| ΚΟΝΤΟΣ | 4 | 5 | 6 | 7 | |
| ΝΕΡΕΣ ΤΑΜΜΑΤΑ | 304 | 304L | 316 | 316L | |
| Σφραγίδα | Αντλία | Υψηλή θερμοκρασία | Επεξεργασμένα με γραφίτη | ||
| Τύπος | ΠΤΦΕ | ||||
| Μηχανή | ΠΤΦΕ | ||||
| Μπορείτε | Σύνθετο Hastelloy -C | Σύνθετο Hastelloy -C | |||
| Άξονας | 304/301 | 304L | 316 | 316L | |
| Κεφαλάκι άξονα, δαχτυλίδι ώθησης | Στελίτης | ||||
| SSiC | |||||
| Κουρέματα | Ελαστική φουράνιο, SSiC, εμποτισμένη με γραφίτη | ||||
ΚΑΤΑΜΜΟΣ ΤΑΡΑΓΜΟΣ
Μοντέλα
|
- Όχι, όχι, όχι. |
Μοντέλο αντλίας |
Ταχύτητα | Δύναμη (KW) | |||
| n=2900r/min | 介质密度 ((Μεσαία πυκνότητα ((g/cm)) | |||||
| ρεύμα m3/h | Κεφάλαιο m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025Τ | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040Τ | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550 Τ | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- Όχι, όχι, όχι. |
Μοντέλο αντλίας |
Ταχύτητα | Δύναμη ((Kw) | |||
| n=2900r/min | (Μέση πυκνότητα(g/cm)3) | |||||
| ρεύμα m3/h | Κεφάλαιο m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065Τ | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210Τ | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
Περισσότεροι από 10.000+ πελάτες σε χημικές, φαρμακευτικές, νέες ενέργειες, ηλεκτρονικά φύλλα αλουμινίου και άλλες βιομηχανίες έχουν επιλέξει τα προϊόντα της RICITE (μαγνητικές αντλίες κίνησης, χημικές αντλίες κινητήρα κονσερβοποιημένων,αντλίες διάφραγματος, μηχανικές φυγοκεντρικές αντλίες σφραγίδας κ.λπ.), και η Ricite (Zhejiang) Science & Technology Co., Ltd. έχει συμμετάσχει στην επεξεργασία πολλών βιομηχανικών τεχνικών προτύπων και προδιαγραφών,και κέρδισε τις τιμές της υψηλής τεχνολογίαςΗ Ricite (Zhejiang) Science & Technology Co., Ltd. έχει δεσμευτεί στην παραγωγή αντλιών χωρίς διαρροή,και τηρεί το στόχο της ανάπτυξης αντλιών μαγνητικής κίνησης, χημικές κονσερβοποιημένες αντλίες και άλλες αντλίες, και επιδιώκει την τεχνολογική καινοτομία και παρέχει αξιόπιστες, αποδοτικές από πλευράς κόστους και εξοικονόμησης ενέργειας αντλίες και υπηρεσίες στους πελάτες.
